S800BM系列蓄电池综合监控管理系统
概述
S800BM蓄电池综合监控管理系统采用人工智能技术,对电池过充过放进行控制,延长电池寿命,同时监测每节蓄电池的内阻、电压、温度、容量等参数,一旦某节蓄电池坏了立即预警,避免停电事故。实时监测分析1至254节蓄电池单体内阻、电压、容量、温度、总电压及充放电电流等参数。通讯方式采用标准10M/100M以太网接口/RS485/RS232,方便组成通讯网络。开放协议,方便接入第三方应用系统,实现远程操控。采用触摸屏替代传统按键。全隔离测试回路,保障设备和电池组的正常运行。

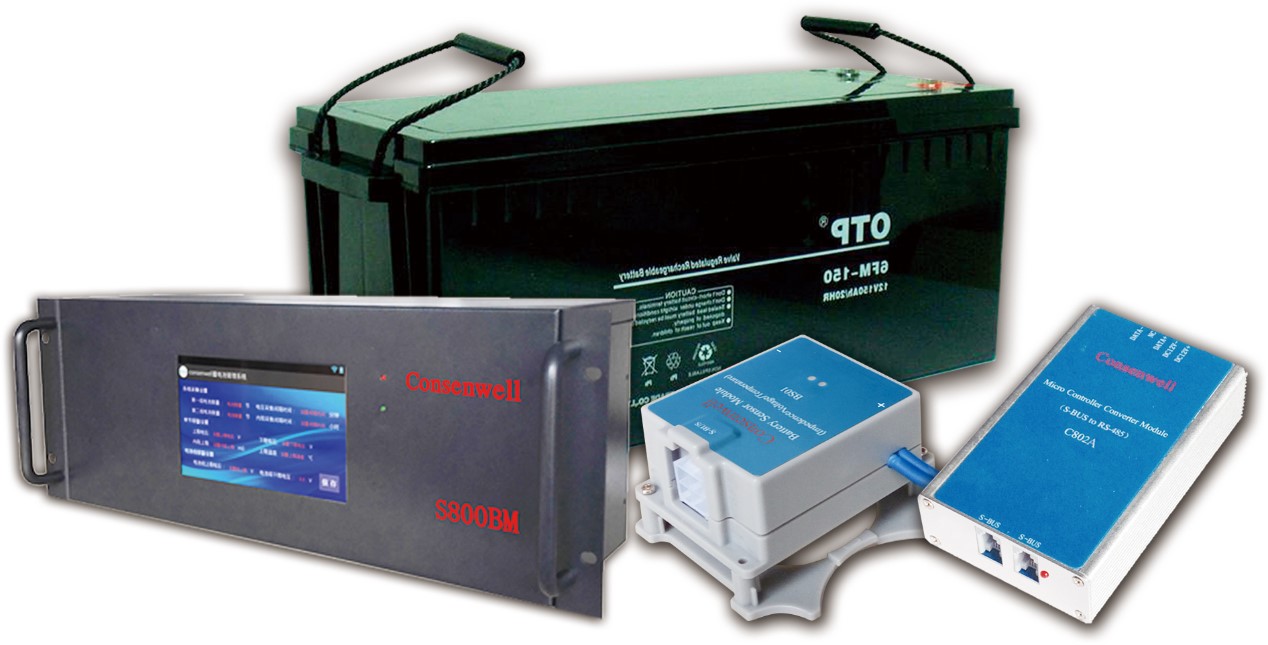

系统组成
S800BM蓄电池综合监控管理系统主要由显示终端S800BM、蓄电池传感器BS01、充放电电流传感器等部分组成。其中S800BM显示终端负责管理各个模块并对外提供标准TCP/IP接口,以供上位机采集数据进行管理。蓄电池传感器BS01负责监测每节电池电压、温度、内阻、容量等参数。充放电电流传感器负责监测整组蓄电池的充放电电流。
测量精度
电压:±0.2%;
温度:±1℃;
内阻:±5%;
单节容量:±10%;
充放电电流:±1%
技术指标
电压测量范围:5V~15V(12V或6V蓄电池);
1.5V~3V(2V蓄电池);
温度测量范围:-30℃~80℃;
内阻测量范围:0.05 mΩ~250 mΩ;
容量测量范围:0%~100%;
监测电池节数:1~254节;
供电电源:AC 220V±15%(交流版);
DC 90V~DC 300V(直流版);
工作电流:< 1A;
工作温湿度:温度-30℃~60℃①注,湿度10%~90%RH;
显示方式:LCD显示;
操作方式:触摸屏控制按键;
通信接口:标准10M/100M兼容以太网接口;
数据转存:采用USB转存数据,导入PC机,进行报表打印。
注①:显示终端工作温度:0℃~70℃。
适用范围
适用于测量2V、6V和12V铅酸蓄电池。

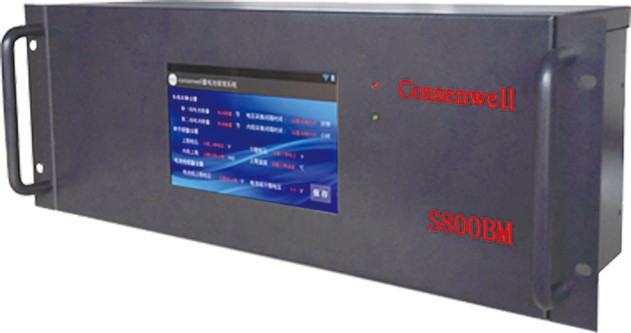

S800BM系列显示终端
采用国际先进的触控技术、网络技术、领先的系统分析技术,实时快速的分析蓄电池内阻变化趋势,容量大小,快速找出落后电池。
实时监测分析蓄电池内阻、总电压及单体电压、整组容量及单体容量、温度。
外形尺寸:
外形尺寸:宽480mm x 深179.5mm x 高170mm。
机柜安装。

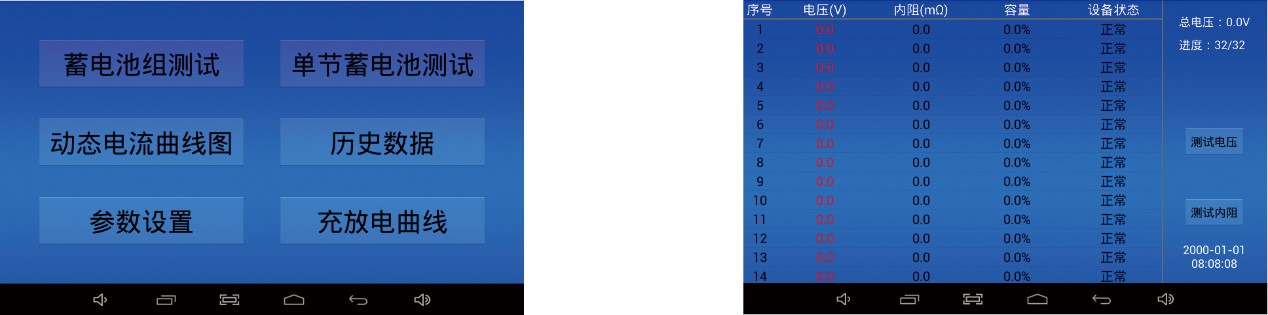

人机界面:
BS01系列蓄电池传感器
外观及功能:
本公司针对蓄电池的运行机理以及失效模式开发出了体积小,同时各种功能高度集成的智能蓄电池传感器BS01,能够准确测量单体蓄电池的内阻、电压、容量和温度。
主要特点:
分布式安装,模块与蓄电池一一对应,现场布线简单。
独立的模块使得监控非常灵活,不论电池多与少,监控方便、安装简单、成本低廉。
模块可以检测单个电池的温度,这是目前市场上的其他同类 产品所罕见的。
模块采用脉冲电流放电法测量内阻,放电电流小,不但安全 且对蓄电池不造成伤害。
测量的内阻值准确、可靠。
模块还可监测电池容量及容量变化。
外形尺寸:
外形尺寸:40mm x 50mm x 25mm
